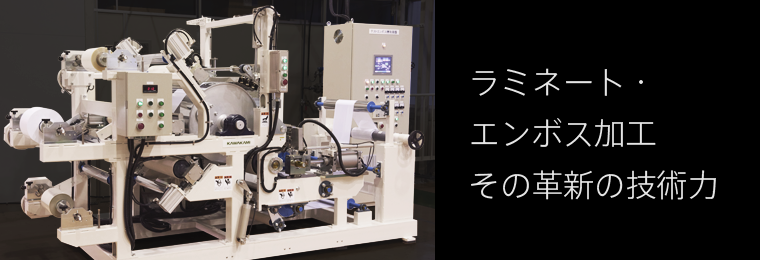

主なテスト項目

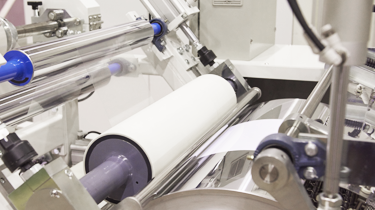

ラミネートテスト

～基材を２枚から３枚まで
同時に加熱ドラムにて熱融着による
ラミネート加工テストが可能

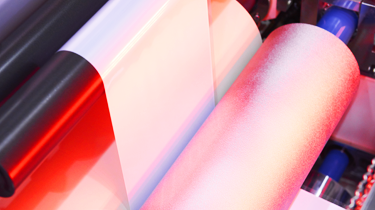

エンボステスト

各種基材にエンボス（柄）押しテストが可能
※　エンボス加工は、

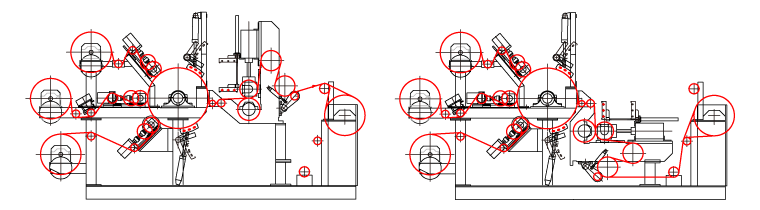

　　水平又は垂直いずれのテストも可能です。

お問い合わせはこちら

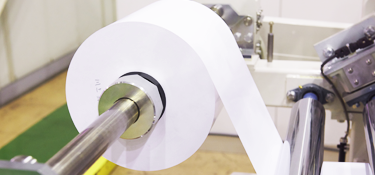

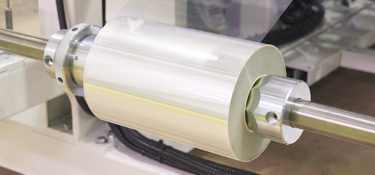

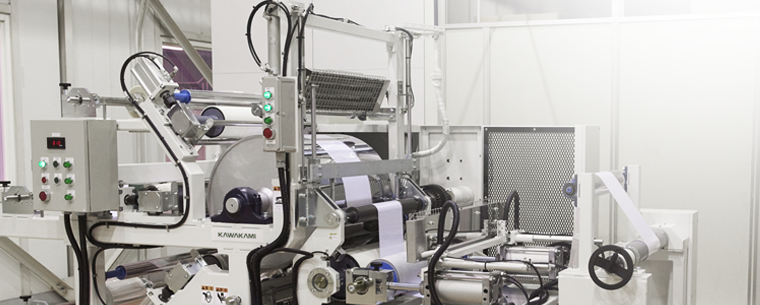

• No.1巻出装置



  方式	マンドレル式、両側コーン使用、３点メタル式
  巻き芯	3インチ内径対応
  巻出径	MAXφ400mm
  制御方式	パウダーブレーキによる張力制御式

  ※　原反、基材替えは人手による継ぎ替えとなります。

• No.2巻出装置



  方式	マンドレル式、両側コーン使用、３点メタル式
  巻き芯	3インチ内径対応
  巻出径	MAXφ400mm
  制御方式	パウダークラッチ＋ギヤードモーターによる張力制御式 テンションピックアップによるフィードバック式

  ※　原反、基材替えは人手による継ぎ替えとなります。

• No.3巻出装置



  方式	マンドレル式、両側コーン使用、３点メタル式
  巻き芯	3インチ内径対応
  巻出径	MAXφ400mm
  制御方式	パウダーブレーキによる張力制御式

  ※　原反、基材替えは人手による継ぎ替えとなります。

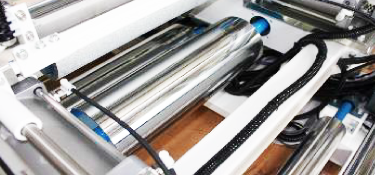

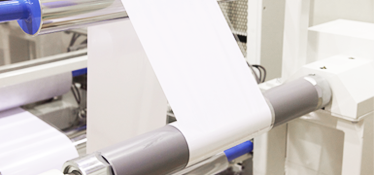

• ラミネート部



  方式	ロール toロールによる加圧式
  設置数	3箇所設置
  ラミネート ロール	φ150ｍｍ表面合成ゴム巻（耐熱シリコン巻、硬度70度）
  加圧方式	エアーシリンダーによる加圧開放式、電磁弁押釦操作式 加圧力は、エアーレギュレーターによる調節式 φ80mm×100st、MAX5000kg
  付加機能	No.2巻出搬送側のみエキスパンダーロールを配備

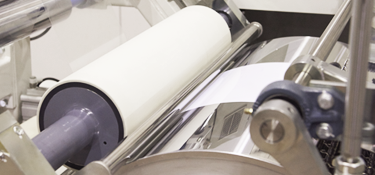

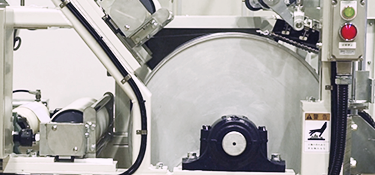

• 加熱ドラム



  加熱ドラム	φ600ｍｍ　表面ハードクロームメッキ仕上 スチームによる加熱式（表面温度　MAX160℃） AC サーボモーターによる駆動
  ドラム出口 ガイドロールⅠ	φ60ｍｍ　表面テフロン仕上 MAX160℃まで加熱可能 エアーシリンダーによる上下式
  ドラム出口 ガイドロールⅡ	φ75ｍｍ　表面テフロン仕上、駆動式

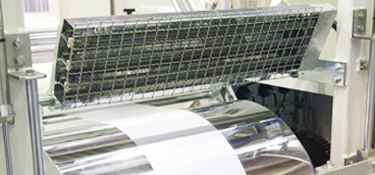

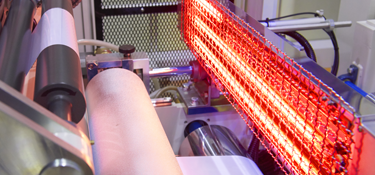

• 外部加熱装置（上部及び下部ヒーター）



  ツインチューブ ヒーター 【1.2kW×3本 ＝3.6kW】	中波長遠赤外線ヒーター、SCR、マニュアル制御方式 ヒーターは、エアーシリンダーによる開閉式

• 外部加熱装置（エンボス入口ヒーター）



  ツインチューブ ヒーター 短波長ヒーター	【4.2kW×2 本＝8.4kW／1.5kW×2 本＝3.0kW】 SCR、マニュアル制御方式

• エンボス装置



  方式	ロール toロールによる加圧方式
  加圧方向	水平による加圧式 （ユニット組み換えにより垂直加圧式に変更可）
  バックアップ ロール	φ220ｍｍ表面合成ゴム巻 シリコンゴム、硬度70°、ロール冷却可能な構造
  エンボス ロール	φ100 ～φ220 まで取付可能 （現在テスト可能なロールは、φ178ｍｍ表面エルメス柄堀品、 駆動無）
  加圧機構	エアーシリンダー（φ140ｍｍ）による加圧式 加圧力1500kg ／エアー圧0.49MPa 時）

• クーリングロール



  クーリング ロール	φ200ｍｍ　表面ハードクロームメッキ仕上

• 巻取装置



  方式	シャフトレスチャッキング方式
  チャック移動	ハンドル操作によるチャック式
  巻取駆動	トルクモーター式（正・逆可能）

テスト備品・測定器関係

厚み計
①アナログダイヤルゲージ、マノメーター各種
②デジタルマイクロメーター（SONY 製）型式M-30（0～30mm）
計量機
①電子天秤（ザルトリウス社製）型式 LC12000S（ ひょう量 12kg、読取限度0.1g）
②電子天秤（ザルトリウス社製）型式 B3100S（ ひょう量 3100g、読取限度 0.01g）
③電子天秤（ザルトリウス社製）型式 BA2100S（ ひょう量 2100g、読取限度0.01g）
顕微鏡
電子顕微鏡及び裸眼顕微鏡有り
温度測定器
赤外線レーザータイプ、接触式タイプ2

テストを実施するにあたり
貴社にご用意して頂くもの

お手数ですが、テスト実施日当日にご持参いただくか、
テスト実施日までに
弊社にお送りいただけますようお願い致します。
Ⅰ　基材・製品・原反
※原反幅：300 ～ 580mm、巻径：Max、Φ400mm
Ⅲ　コア
※コア長さ：350 ～ 600mm、コア径：3 インチ（内径Φ76mm）
Ⅳ　測定機器
※弊社にて準備しております測定機器以外を使用される場合
Ⅴ　その他、テスト時に必要となる機器など
